步进电机接线图整理，此篇山社电机为大家列出混合式两相步进电机常规接线图两张。
步进电机如何接线？
一般三相步进电机可随意接线，任意两线互换位置只会改变电机转动初始方向，无其他影响；两相步进电机任选一根线接A+，其余三根线两两短接，转动电机轴有阻力的一组接B+、B-，剩下的一根接A-。
步进电机每输入一个脉冲电机转轴步进一个步距角增量。电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。步进电机和驱动器的接线方法是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。步进电机接线方法是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。常规的两相步进电机接线图整理如下：
山社两相混合式步进电机接线图：

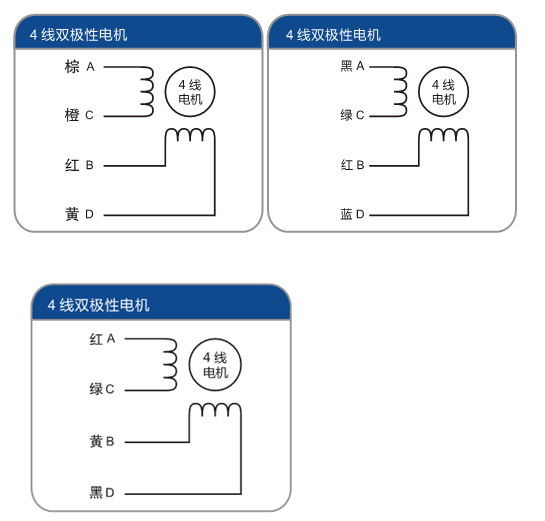

4线双极性电机接线方式：按照出线不同分为以下三种颜色的出现，分别为棕、橙、红、黄；黑、绿、红、蓝；红、绿、黄、黑。三种接线示意图如下所示：

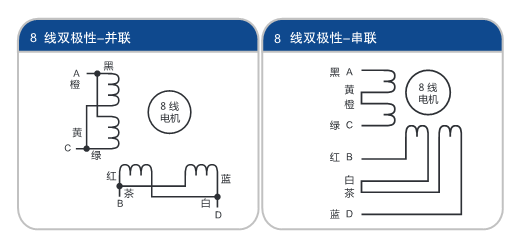

8线双极性并联与串联接线方式，串联或者并联对步进电机的力矩等参数有很大的影响。
山社混合式步进电机常规型号的接上方式以上两种形式基本都可以涵盖到，此种接线方式同时也适用于市面上大部分步进电机与驱动器。如以上接线图不能帮到您解决山社步进电机的接线问题，请直接致电我们售后工程师协助您。
