辞旧迎新,山社电机2021开年重磅-双运动电机

辞旧迎新,山社电机2021开年重磅-双运动电机

新闻关键词:双运动电机
发布时间:2021-01-14
分享:
【导读】 山社电机2021新年重磅推出20MM,28MM两个系列双运动电机,集成旋转与直线运动,双运动电机规格参数与尺寸图纸在本文详细介绍。

山社双运动电机2021开年上线法兰尺寸20MM28MM两个规格,工程师在客户现场测试性能优越,一般在两自由度机械系统中,采用一台山社双运动电机来代替两个或多个旋转电机及传动装置,可以大大简化机械系统的结构,减小体积及重量,从而提高系统的精度和动静态性能。

目前两自由度的直线加旋转运动驱动技术多采用两个或多个旋转电机以及中间传动装置来实现。由于中间机构的存在,使得系统控制方式复杂,系统体积大零部件多维护量大、价格昂贵,而且中间传动装置需要承受较大的轴向力,易出现磨损严重使系统可靠性降低的问题。山社双运动电机集成直线及旋转运动,一台电机实现两种功能,大大节省了安装空间的同时提升了系统精度。山社双运动电机可广泛用于数控机床、机器人、摄像操作台、雕刻机、汽车生产线等设备。

双运动电机规格参数表:

规格

20MM

28MM

Z

θ轴

有效行程

50mm

50mm

±360°

重复定位精度

±0.02mm

±0.01mm

±0.03°

最大水平负载

10N1kgf

30N3kgf

最大垂直负载

5N0.5kgf

15N1.5kgf

轴向保持推力

5N0.5kgf

15N1.5kgf

最高速度

30mm/sec

180mm/sec

108RPM

推荐加速度时间

0.15sec以上

0.2 sec以上

0.04 sec以上

导向方式

花键

花键

使用环境

040

040

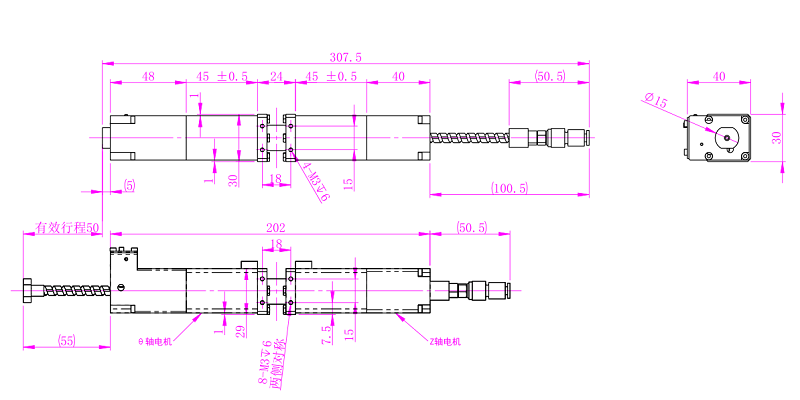

20MM双运动电机尺寸图:

28MM双运动电机尺寸图:

山社电机工程师在设备取放料环节测试双运动电机,设备工作效率明显提升30%以上,取放料环节安装空间节省50%以上。欢迎新老客户联系您的专属工程师安排双运动电机测试事宜。
