■ 60mm三相步进电机选型参数表
|
型号 |
步进角 |
额定电压 |
额定电流 |
电阻 |
每相电感 |
保持力矩 |
转动惯量 |
轴径 |
重量 |
电机长度 |
|
Deg. |
V |
A |
Ω/Φ |
mH/Φ |
mN-m |
G-CM2 |
Mm |
Kg |
mm |
|
|
SS2401C58A |
1.2 |
1.5 |
5.8 |
0.26 |
0.45 |
540 |
180 |
8 |
0.5 |
45.5 |
|
SS2402C58A |
1.2 |
2.3 |
5.8 |
0.32 |
0.76 |
900 |
260 |
8 |
0.8 |
54.5 |
|
SS2403C58A |
1.2 |
2.6 |
5.8 |
0.45 |
1.3 |
1500 |
460 |
8 |
1.3 |
76.5 |
说明：A：单出轴 B：双出轴
■ 60mm三相步进电机驱动器推荐
|
型号 |
驱动器推荐 |
|
SS2401C58A SS2402C58A SS2403C58A |
MD-3778 |

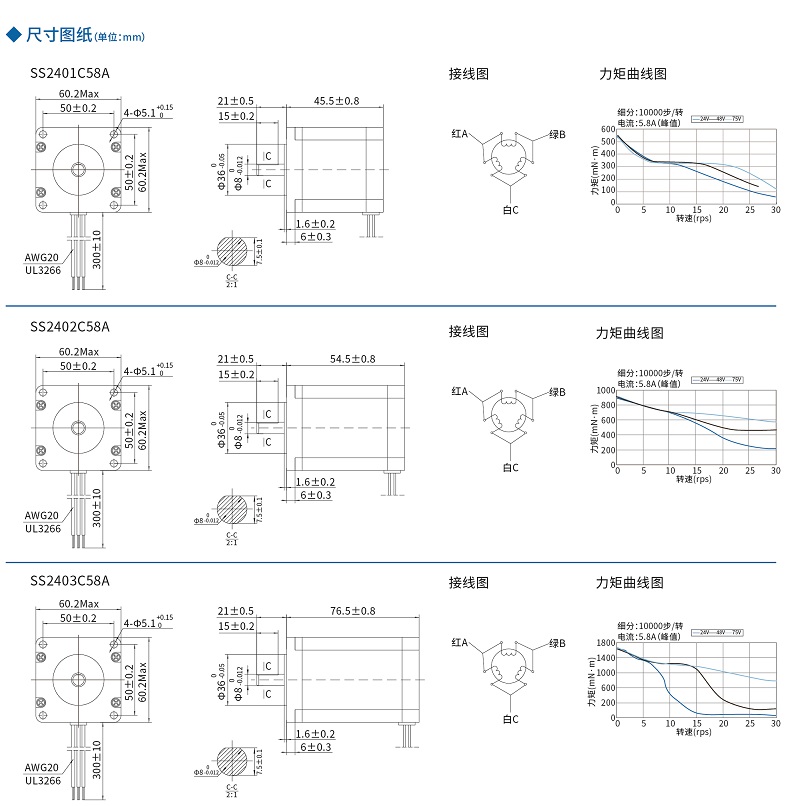

■ 60mm三相步进电机尺寸图纸
