57mm系列闭环步进电机SS2304A42F1000

57mm系列闭环步进电机SS2304A42F1000

山社闭环步进电机及驱动器在保持了步进电机的优良性能的基础上,结合MS系列混合式步进伺服驱动器,采用典型的三环控制方法:位置回路,速度回路,电流回路。兼容步进与伺服的双重优点。多种控制模式,全闭环的设计以其精确的位置及速度控制满足应用要求。闭环步进电机标配1000线编码器。

产品名称:57MM系列闭环步进电机

产品类别:闭环步进电机

产品型号:SS2302A42F1000 SS2304A42F1000 SS2304A50F1000


● 低发热,高效

● 平滑精确

● 高速相应

● 大力矩

产品说明 相关下载


■57mm系列闭环步进电机特性

歩距精度:5%

温 度:80°CMax

环境温度:-20°-+50°C

绝缘电阻:100M Ω Min 500VDC

耐 压:500V AC 1minute

径向跳动:最大0.02mm (450g负责)

轴向跳动:最大0.08mm (450g负责)


■ 57mm系列闭环步进电机选型参数表

型号

步进角

额定电压

电机总长度

保持转矩

额定电流

相电阻

相电感

转子惯量

电机重量

Deg.

V

L

N.m

A

Ω

mH

g.cm2

Kg

SS2302A42F1000

1.8

2.15

78

1.2

5

0.43

1.8

280

0.8

SS2304A42F1000

1.8

2.15

98.5

2

5

0.4

1.8

480

1

SS2304A50F1000

1.8

2.15

99

2.2

5

0.43

1.8

520

1.15

■ 57mm系列闭环步进电机驱动器推荐

型号

驱动器推荐

SS2302A42F1000

SS2304A42F1000

SS2304A50F1000

MS-2806   MS-2806-R

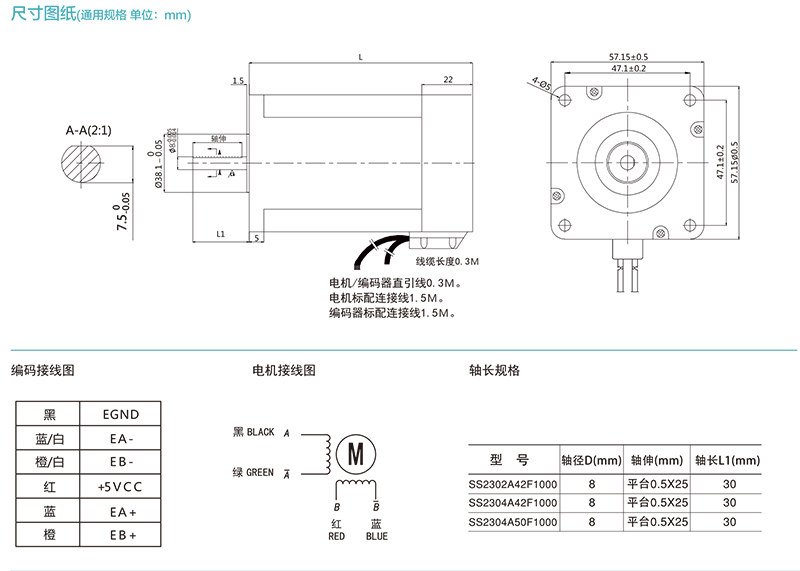

■ 57mm系列闭环步进电机尺寸图及接线图
