中空旋转平台SGH200-18-N/S

中空旋转平台SGH200-18-N/S


中空旋转平台一种全新的旋转负载装置,它集高传动效率,高精度,高刚性,高性价比于一身。综合了伺服马达,凸轮分割器及直驱马达的优势。使用高精度齿轮结构和径向轴承,提高了扭矩的刚性,承载更稳重,搭配伺服电机或者步进电机可做任意角度分割,即可满足分割器无法实现的位数控制,定位精度有可媲美直驱电机,可在短时间内实现惯性负载的定位。

通过直接连接可提高可靠性,降低成本可直接工作台及机械手臂安装在旋转平台上
可自由选配各品牌步进电机或伺服电机
无齿隙高精度定位
定位精度±30arcsec,重复定位精度±5arcsec
大口径中空结构


产品说明 相关下载

■ SGH200-18-N/S中空旋转平台特性

中空旋转平台一种全新的旋转负载装置,它集高传动效率,高精度,高刚性,高性价比于一身。综合了伺服马达,凸轮分割器及直驱马达的优势。使用高精度齿轮结构和径向轴承,提高了扭矩的刚性,承载更稳重,搭配伺服电机或者步进电机可做任意角度分割,即可满足分割器无法实现的位数控制,定位精度有可媲美直驱电机,可在短时间内实现惯性负载的定位。

通过直接连接可提高可靠性,降低成本可直接工作台及机械手臂安装在旋转平台上
可自由选配各品牌步进电机或伺服电机
无齿隙高精度定位
定位精度±30arcsec,重复定位精度±5arcsec

大口径中空结构

■ SGH200-18-N/S中空旋转平台性能参数

性能参数

单位

SGH200-18-N/S

马达种类

86步进电机/750W

旋转平台轴承

交叉滚子轴承

容许转矩

N.m

65

容许转速

rpm

250(盘面)

减速比

i

18

容许轴向负载

N

4000

容许惯性力矩负荷

N.m

100

定位精度

arcsec

±30

重复定位精度

arcsec

±5

旋转平台平行度

mm

±0.003

旋转平台同轴度

mm

±0.005

防护等级

IP

65

精度寿命

h

20000

质量

kg

8

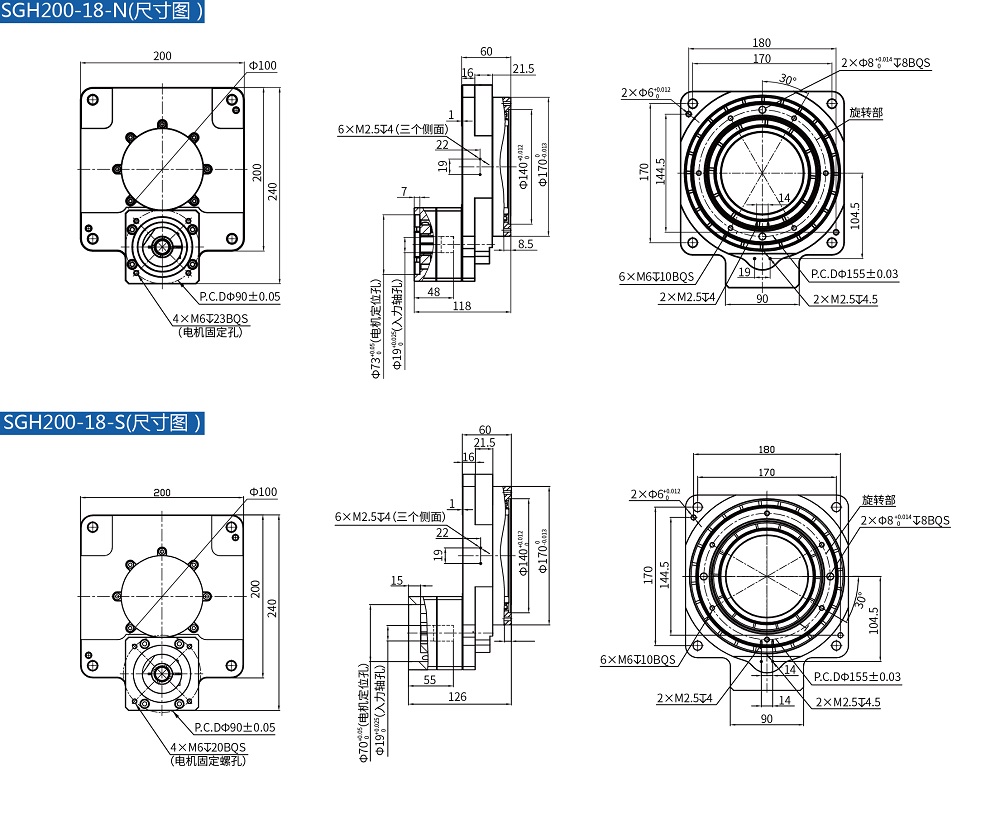

■ SGH200-18-N/S中空旋转平台尺寸图
