■86SG系列行星减速步进电机特性
57PG系列行星减速箱步进电机特点：
1、 低噪声，噪声≦60dB;
2、 长寿命，寿命到达8000H;
3、 高精度，一级减速(减速箱长度80mm)回转精度≦15arcmin,二级减速(减速箱长度98mm)回转精度≦25arcmin;
4、 超大扭矩输出，高效率，一级减速(减速箱长度80mm)效率95%，二级减速(减速箱长度98mm)效率90%，多种减速比选择。
■86SG系列齿轮减速步进电机选型参数表
|
型号 |
保持转矩 |
额定电流 |
基本 步进角 |
减速比 |
最大力矩 |
速度 范围 |
引线数 |
电机 长度 |
减速箱长度 |
|
|
单出轴 |
双处轴 |
Deg. |
A |
Deg. |
N.m |
r/min |
pin |
mm |
mm |
|
|
86SG1600-005 |
86SG1601-005 |
10 |
6 |
0.36 |
1:5 |
12 |
0-200 |
8 |
80 |
80 |
|
86SG2600-015 |
86SG2601-015 |
30 |
6 |
0.12 |
1:15 |
36 |
0-70 |
8 |
80 |
98 |
|
86SG2600-020 |
86SG2601-020 |
40 |
6 |
0.09 |
1:20 |
48 |
0-50 |
8 |
80 |
98 |
|
86SG2600-030 |
86SG2601-030 |
50 |
6 |
0.06 |
1:30 |
60 |
0-35 |
8 |
80 |
98 |
■86SG系列行星减速步进电机驱动器推荐
|
型号 |
驱动器推荐 |
|
86SG1600-005 86SG1601-005 86SG2600-015 86SG2601-015 86SG2600-020 86SG2601-020 86SG2600-030 86SG2601-030 |
MD2778 |

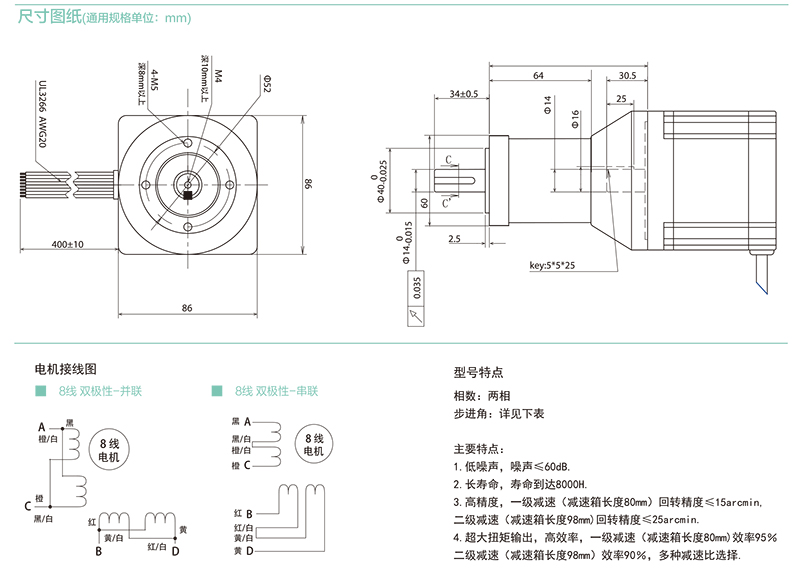

■86SG系列行星减速步进电机尺寸图及接线图
