■28PG系列行星减速步进电机特性
28PG系列行星减速箱步进电机特点：
1. 高精度，回转精度≦2.5
2. 低噪声，噪声≦60dB
3. 长寿命，寿命到达8000H
4. 超大扭矩输出，一级减速(减速箱长度24.5mm)效率80%，二级减速(减速箱长度31mm)效率70%，三级减速(减速箱长度37mm)效率60%，多种减速比选择 。
■ 28PG系列齿轮减速步进电机选型参数表
|
型号 |
保持转矩 |
额定电流 |
基本 步进角 |
减速比 |
最大力矩 |
速度 范围 |
引线数 |
电机 长度 |
减速箱长度 |
|
|
单出轴 |
双处轴 |
Deg. |
A |
Deg. |
N.m |
r/min |
pin |
mm |
mm |
|
|
28PG1100-003 |
28PG1101-003 |
0.2 |
1 |
0.6 |
1:3 |
0.2 |
0-500 |
4 |
51 |
28 |
|
28PG1100-004 |
28PG1101-004 |
0.2 |
1 |
0.45 |
1:4 |
0.2 |
0-420 |
4 |
51 |
28 |
|
28PG2100-009 |
28PG2101-009 |
0.3 |
1 |
0.2 |
1:9 |
0.3 |
0-165 |
4 |
51 |
36 |
|
28PG2100-012 |
28PG2101-012 |
0.4 |
1 |
0.15 |
1:12 |
0.4 |
0-125 |
4 |
51 |
36 |
|
28PG2100-015 |
28PG2101-015 |
0.6 |
1 |
0.12 |
1:15 |
0.6 |
0-100 |
4 |
51 |
36 |
|
28PG2100-020 |
28PG2101-020 |
0.8 |
1 |
0.09 |
1:20 |
0.8 |
0-75 |
4 |
51 |
36 |
■ 28PG系列行星减速步进电机驱动器推荐
|
型号 |
驱动器推荐 |
|
28PG1100-003 28PG1101-003 28PG1100-004 28PG1101-004 28PG2100-009 28PG2101-009 28PG2100-012 28PG2101-012 28PG2100-015 28PG2101-015 28PG2100-020 28PG2101-020 |
MD2522 |

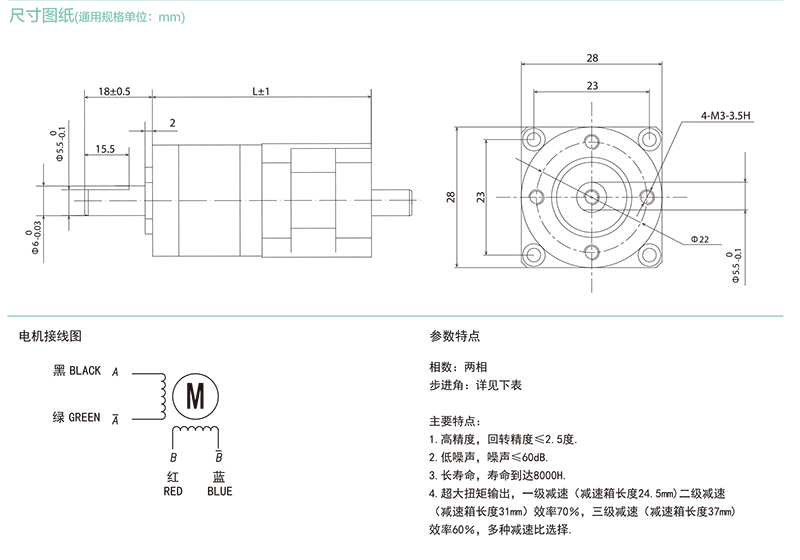

■ 28PG系列行星减速步进电机尺寸图及接线图
