EtherCat总线驱动器MS-2506-EC

EtherCat总线驱动器MS-2506-EC

MS-2506-EC 是山社电机推出的 EtherCAT 总线驱动器,采用最新浮点 32 位双核MCU 数字处理技术,驱动器控制算法采用先进的变电流技术和先进的变频技术,驱动器发热小,电机振动小,运行平稳。

适合各种中小型自动化设备和仪器,例如:锂电设备、3C 设备、雕刻机、打标机、切割机、激光照排、雕刻机,绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。

可驱动多种闭环步进电机,例如 20 283542576086 等机座闭环步进系列电机

5 路光隔离信号输入,其中 2 路为高速光耦隔离

通讯频率 100MHz

电流可在 0.3-6A 之间随负载变化而变换

产品说明 相关下载

MS-2506-EC 是山社电机新推出的 EtherCAT 总线型驱动器,采用最新浮点 32 MCU 数字处理技术,驱动器控制算法采用先进的变电流技术和先进的变频技术,驱动器发热小,电机振动小,运行平稳。用户可以设置 1-255 内的任意 ID 地址以及额定电流内的任意电流值,电机匹配等,能够满足大多数场合的应用需要。

MS-2506-EC总线步进电机驱动器可以驱动两相闭环步进电机,三相闭环步进电机,多种混合伺服电机等。由于采用内置微细分技术,即使在低细分的条件下,也能够达到高细分的效果,低中高速运行平稳,噪音小。驱动器内部集成了参数上电自动整定功能,能够针对不同电机自动生成最优运行参数,最大限度发挥电机性能。

■ ethercat总线控制型步进电机驱动器MS-2506-EC特性

全新浮点 32 MCU 技术

带串口设置和调试功能

3 路光耦隔离 OC 输出

参数上电自动整定功能

变电流控制使电机发热大为降低

编码器线数 500-5000 线均可配置

可驱动多种闭环步进电机,例如 20 283542576086 等机座闭环步进系列电机

5 路光隔离信号输入,其中 2 路为高速光耦隔离

通讯频率 100MHz

电流可在 0.3-6A 之间随负载变化而变换

出厂默认细分为 50000(可通过软件修改)

■ethercat总线控制型步进电机驱动器MS-2506-EC性能指标

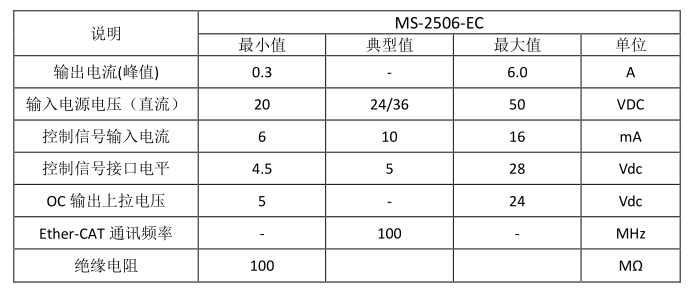

1、电气指标

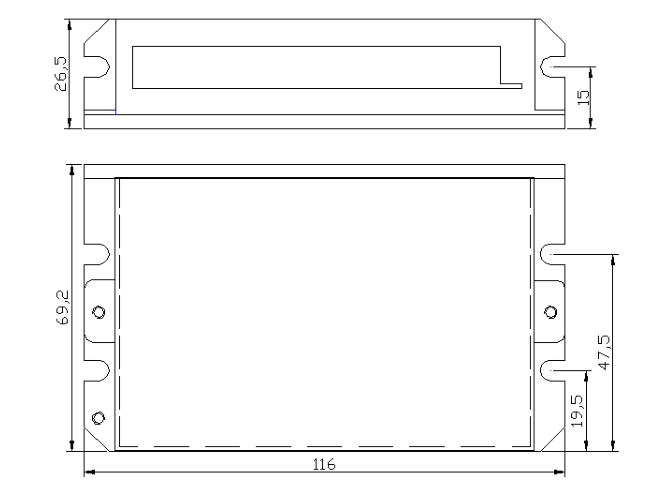

2、机械尺寸

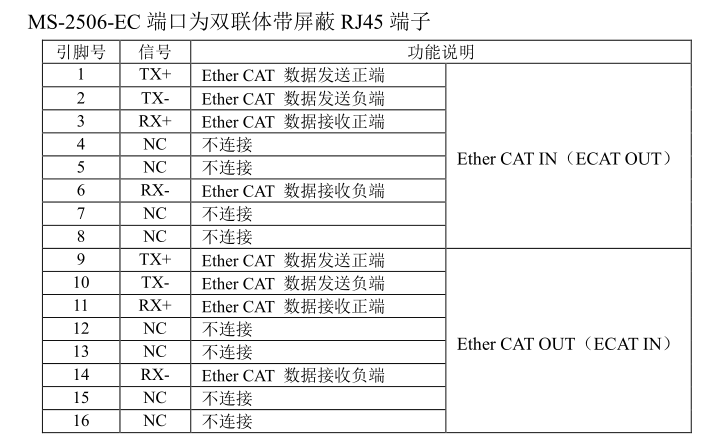

3ethercat总线通讯接口

■ethercat总线控制型步进电机驱动器MS-2506-EC使用说明书见右侧下载中心
