IO控制两相步进电机驱动器MD-2504-01

IO控制两相步进电机驱动器MD-2504-01

MD-2504-01是山社电机(SAMSR MOTOR)推出的数字式IO控制两相步进电机驱动器,低噪音,低振动,低发热,低中高速运行都很平稳,性能优越,适合驱动中小型的任何4.5A相电流以下的两相或者四相混合式步进电机。

l PI 控制算法,低噪音,低振动,低发热;

l 信号输入:受控自运行、持续自运行内置跳线可选

l 内置微细分;

l 供电:最大可达 DC90V

l 电流设定方便,16 档可选,输出电流峰值可达4.5A


产品说明 相关下载

两相步进电机驱动器MD-2504-01特性

•电源电压:18-90VDC

•输出电流:拨码开关设定,16种选择,最大4.5A(峰值)

•电流控制:PI 电流控制算法,高速大力矩输出,低震动,低噪音,低发热

•细分设置:拨码开关设定,16种选择

•速度范围:选配合适的步进电机,最高可达3000rpm

•共振抑制:自动计算共振点,抑制中频振动

•系统自测:驱动器上电初始化自动检测电机参数并由此优化电机电流算法和抗共振电子阻尼系数

•控制方式:受控自运行、持续自运行内置跳线可选

•数字输入滤波:400KHZ(默认)/100KHZ 内置跳线可选

内置跳线3选择

•空闲电流:半流时在电机停止运行0.2秒后空闲电流会自动减为运行电流的50%

•自发脉冲:内置跳线选择

内置振荡器,跳线或开关量信号控制电机启停,16 档速度自行切换,可外接电位器或电压调速

两相步进电机驱动器MD-2504-01性能指标

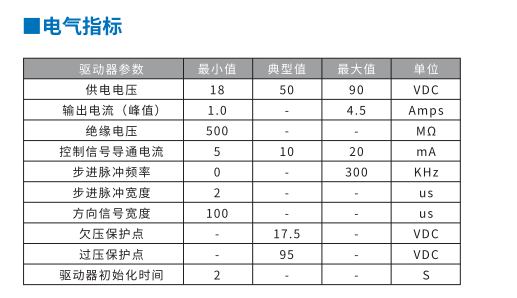

1. 电气指标

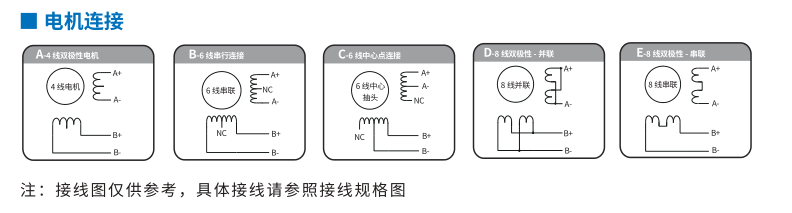

3 电机接线


■MD-2504-01具体使用见右侧下载使用手册参考
